Узел подключения УПП2-Б-Р предназначен для присоединения потолочных решеток к несущим конструкциям, к системе круглых (в том числе гибких) воздуховодов и обеспечения равномерного распределения воздуха по сечению решеток.

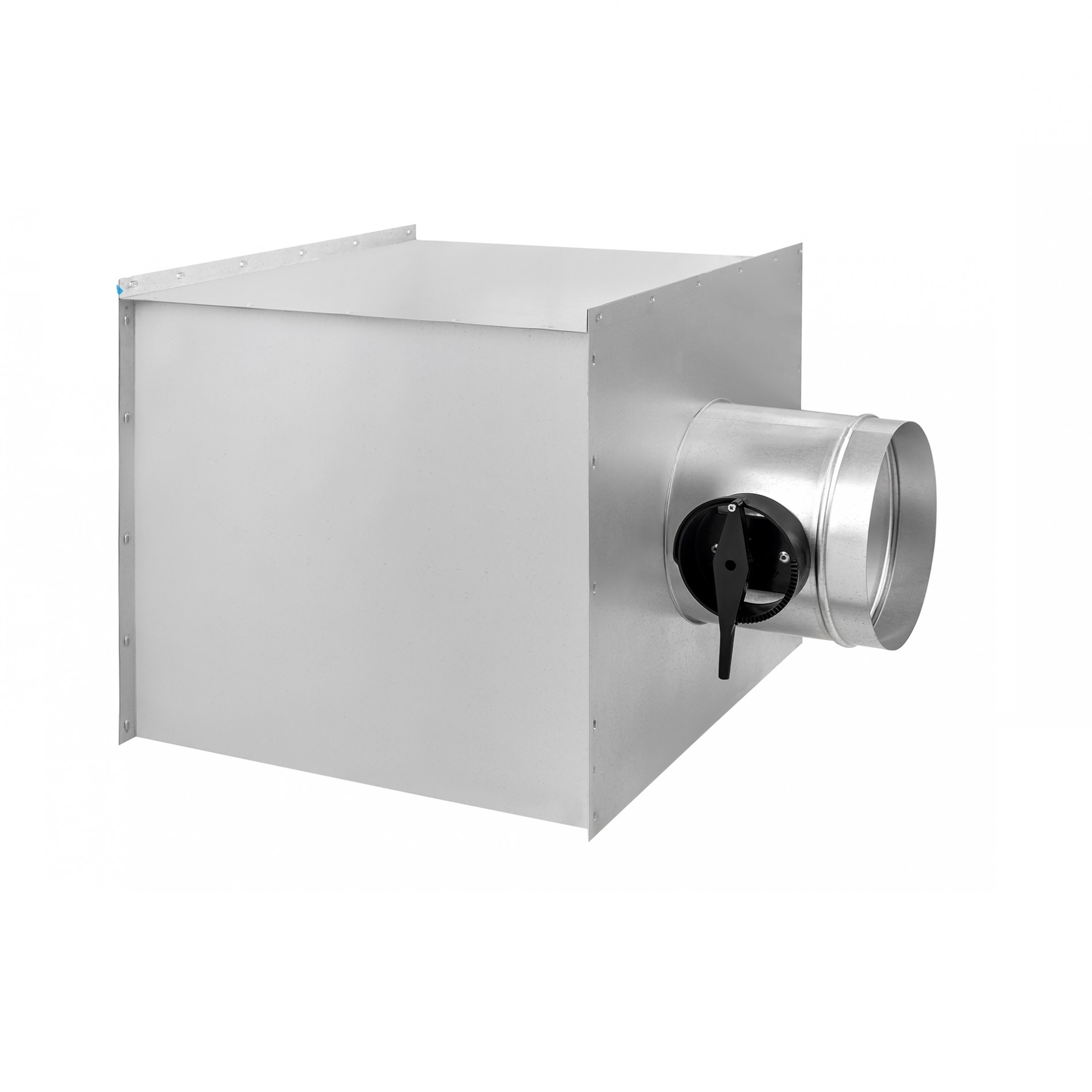

Данный узел подключения изготавливается из оцинкованной стали толщиной 0,5 мм с расположением патрубка сбоку по отношению к раструбу. Подводящий патрубок изготавливается под ниппельное соединение наружным диаметром в -3 мм от номинального, на патрубке расположено регулирующее устройство – дроссель-клапан.
Узел подключения УПП2-Б-Р используется для присоединения потолочных решеток, устанавливаемых на зашивных типах потолков, в случаях, когда решетка не кладется в ячейку потолка, а крепится саморезами.
С целью облегчения монтажа узлов к строительным конструкциям, на боковых гранях УПП2-Б-Р имеются отбортовки для закрепления металлоконструкций.
